Лак МЛ-92
поставляем под заказ!
предназначен для пропитки обмоток электрических машин, аппаратов, трансформаторов и для покрытия электроизоляционных деталей
Химический состав
Лак МЛ-92 представляет собой раствор смеси глифталевого лака и меламино формальдегидной смолы в органических растворителях.
Назначение
МЛ-92 предназначается для пропитки обмоток электрических машин, аппаратов и трансформаторов, а также для покрытия электроизоляционных деталей.
Разбавитель для лака
При необходимости разбавляется ксилолом, толуолом или смесью одного из этих растворителей с уайт-спиритом в соотношении не менее 3:1.
Расход
Расход лака МЛ-92 на однослойное покрытие 40-48 г/кв.м.

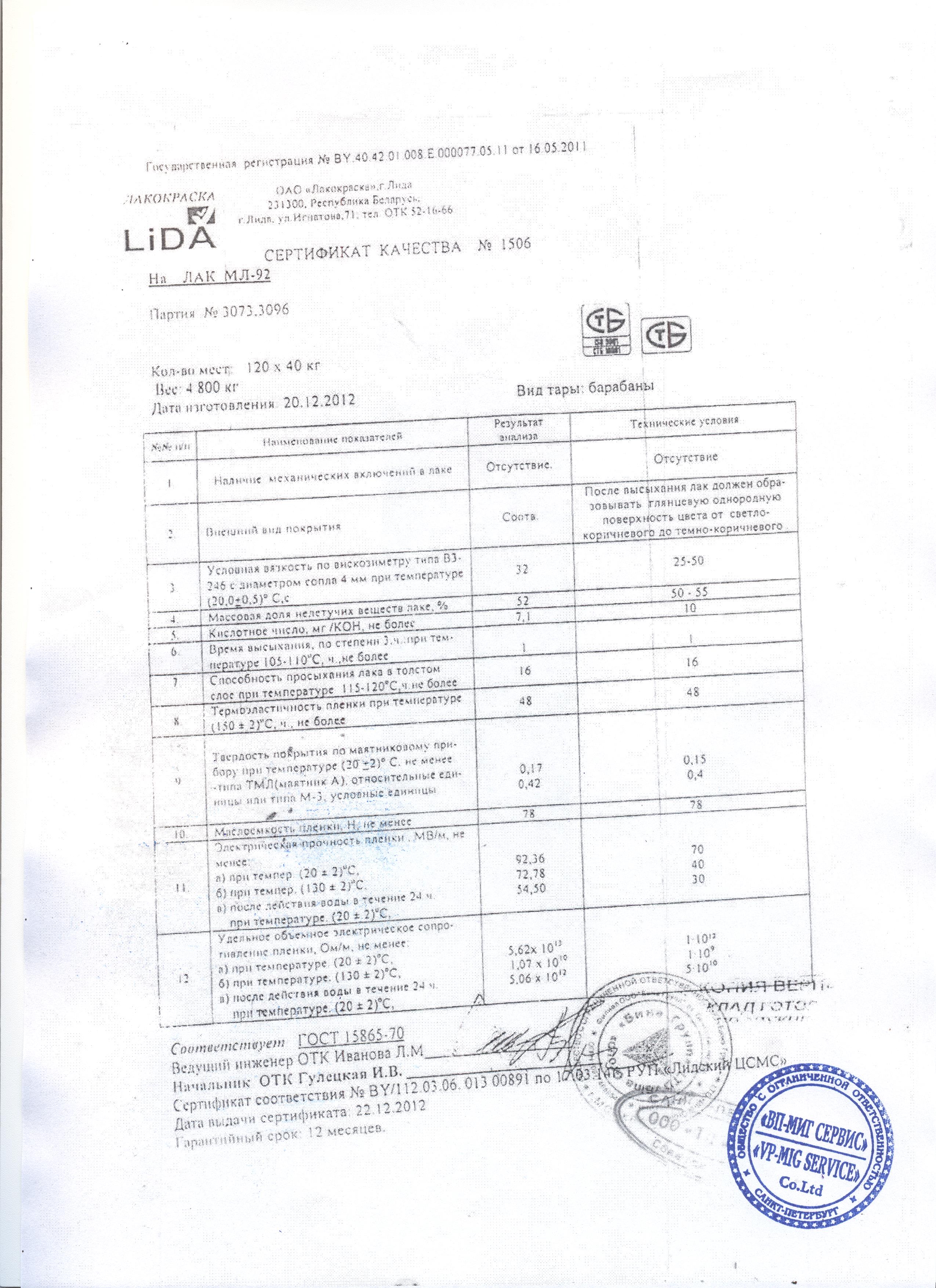

Технические характеристики
Условная вязкость по вискозиметру ВЗ-246
с диаметром сопла 4 мм при температуре +20 (±0,5) °С
............................................................................................................................ 25-50 с
Время высыхания до степени 3 при температуре +105-110 °С
............................................................................................................................ не более 1 часа
Массовая доля нелетучих веществ в лаке
............................................................................................................................ 50-55 %
Способность просыхания лака
в толстом слое при температуре 115-120 °С
............................................................................................................................ не более 16 часов
Термоэластичность пленки при +150(±2) °С
............................................................................................................................ не менее 48 часов
Твердость пленки по маятниковому прибору М-3
при температуре окружающей среды +20 (±1) °С
............................................................................................................................ не менее 0,40 усл. ед.
Электрическая прочность пленки, МВ/м:
- при температуре +20 (±2) °С
............................................................................................................................ не менее 70
- при температуре +130 (±2) °С
............................................................................................................................ не менее 40
- после действия воды в течение 24 ч при температуре +20 (±2) °С
............................................................................................................................ не менее 30
Удельное объемное электрическое сопротивление пленки:
- при температуре +20 (±2) °С
............................................................................................................................ не менее 1.E+12 Ом.*м
- при температуре +130 (±2) °С
............................................................................................................................ не менее 1.E+9 Ом.*м
- после действия воды в течение 24 ч при температуре +20 (±2) °С
........................................................................................................................... не менее 5.E+10 Ом.*м
Внешний вид пленки лака.
Глянцевая однородная гладкая пленка от светло-коричневого до темно-коричневого цвета.
Гарантийный срок хранения — 12 месяцев со дня изготовления.
ГОСТ 15865-70
*** Портал Заказбокс поставляет антивандальные почтовые ящики бежевого цвета в элитные новостройки Москвы и области.
